Поехал я в АБН и поржал. Сначала я над ними, а потом они надо мной. Поржал я потому что у них этот графопласт в статусе Sale. Я сразу (приученный своим престижем а у нас снято с производства ) пугаюсь: Это почему? Что? Всё привет! Да неее! У нас её просто никто не покупает Ха! Гавно вопрос! Щ

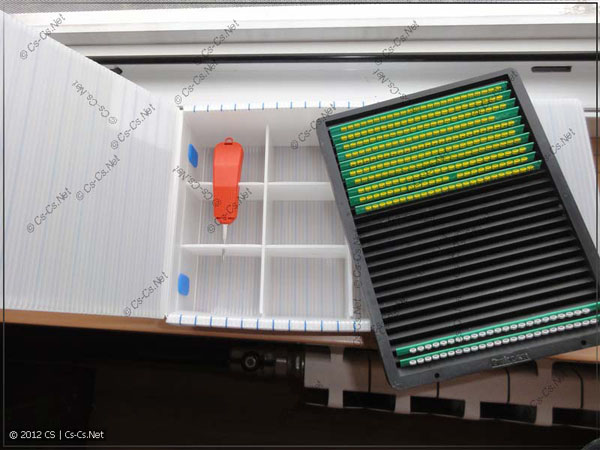

Итак,PDKC ГрафоПласт. Само описание и виды элементов можно посмотреть на официальном сайте DKC’а:P . Идея маркировкиPочень интересная и классная. И мне, как ценителю идей, она очень понравилась! Вся маркировка набирается из отдельных знаков. Знаки вставляются в маркировочные элементы. А вот элементов у них завались. Начинаются они с обычных трубочек, которые одеваются на провода так, как я писал выше. Есть трубочки, которые нащёлкиваются на провода (например на витую пару в 19 шкафу после того, как её расшили). Трубочки для стяжек. Через неё можно продеть стяжку и куда-нибудь привязать. Да хоть к водопроводной трубе! Типа там ГВС 1 In”. Есть всякие вставки даже для автоматов и клеммников распространённых производителей, в том числе и ABBшных, что очень приятно. И есть самая банальная и простая вещь самоклеющаяся площадка. Её можно лепить куда угодно. А её размер таков, что она офигенно клеится на ABBшные автоматы (позже я это и покажу).
В общем, думал я, думал и как-то случайно натолкнулся на маркировку отPDKC ГрафоПластPв каталоге АБНа. Она понравилась мне своей универсальностью и, как только у меня появились лишние деньги, я решил купить её и затестировать. Ну и ещё потому, что у меня под осень ожидается второй такой огромный щиток, и там тоже было бы здорово пронумеровать провода. Ну что-то навроде провод 21 идёт от клеммы 22 на клемму 38 и на контакт 8 реле К9 . Для этого на этот провод просто одевается трубочка с цифрами 21 на всех местах, где он к чему-нибудь подключается. Профит!
Но кроме этого есть и другие сферы, где маркировка была бы полезна. Это вы не поверите сборка щитков. Только не таких, где одна гребёнка и пять проводов (такой я покажу в конце статьи), а вот хотя быP . Или трёхфазного щитка, где было бы таки круто подписывать фазы “L1, L2, L3″, чтобы чужой электрик мог разобраться в нём даже без бутылки.
У нас же кабели, которые мы проложили, потом мотыляются из стороны в сторону малярами, отделочниками. Пучок кабелей, свисающий от щита, потом оказывается обосран пылью, штукатуркой, обойным клеем. И тоже гнётся несколько раз, потому что всем мешает. В итоге всякие красивые трубочки просто теряются нафигк, наклейки отклеиваются и отваливаются. Поэтому тут самым верным средством маркировки остаётся обычная надпись. Если кабель NYM, то писать можно прямо на нём обычным чёрным маркером для CD. Если же кабель чёрный ВВГ, то я обычно накручиваю на него немного белой изоленты, и пишу уже на ней. Данная маркировка тупа, проста и надёжна. От неё требуется дожить до стадии подключения и не более. А вот на стадии подключения можно вешать на кабель что угодно. Бирки, цифирки, трубочки и прочее.
Итак, все электроработы состоят, как обычно известно, из двух стадий: черновой и чистовой (подключабельной). На черновой стадии в первую очередь нужно маркировать сами кабели, которые именно тогда и улкдаываются. С этим в нашей суровой электрике возникает проблема. И проблема эта – ГРЯЗЬ. Я имею ввиду вот что. Существует куча всяких возможных вариантов подписывания кабелей. От простого маркера, которым на кабеле можно написать что угодно, до наклеивающихся буковок и цифирок, одевающихся трубочек с цифрами. Это всё круто, если вы… кладёте сетку. Потому что сетка кладётся следующим образом: сначала изготавливаются ВСЕ трассы, где будут идти кабели. Потом убирается мусор и начисто тянутся кабели (витая пара). После этого кабель маркируется на его концах, расшивается по розеткам и патч-панелям.
Я совсем недавно обещал поднять тему маркировки всяких разных элементов. единственный раз я поднимал её на своём блоге, когда покупал принтерP , который у меня офигенно прижился и по сей день служит мне верой и правдой при сборке щитков: я печатаю на нём этикетки для подписей автоматов. А что же ещё можно маркировать? А давайте подумаем.
